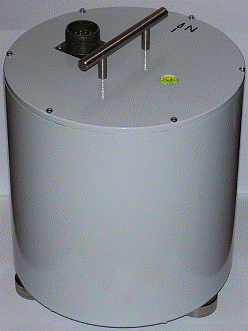

SP400 Короткопериодный сейсмоприёмник с обратной связью




Сейсмоприёмник серии SP400 является компактным широкополосным прибором с низким весом и энергопотреблением. В отличие от электромеханических сейсмоприёмников, здесь в качестве чувствительных элементов используются молекулярно-электронные сейсмические датчики. Их характерной особенностью является плоский шум по ускорению, что значительно улучшает регистрацию удалённых землетрясений и других длиннопериодных сигналов. Каждый их трёх идентичных датчиков охвачен силовой электродинамической обратной связью, что расширяет динамический диапазон и существенно снижает нелинейные искажения, а также обеспечивает стабильность всех параметров. Помимо стандартного трёхкомпонентного прибора, мы производим однокомпонентные (вертикальные и горизонтальные) и скважинные версии данной модели.



Следует отметить, что в отличие от других моделей, сейсмоприёмник SP400 не требует центрирования инерционной массы, а также её фиксации для транспортировки, сложных процедур для установки и подготовки к работе. Данное обстоятельство особенно ценно в полевых условиях. Сейсмоприёмник серии SP400 остаётся работоспособным даже при значительных углах наклона.

  Cейсмоприёмник SP400 - технические характеристики

Принцип действия

Молекулярно-электронный сейсмический датчик с обратной связью

Каналы

2 горизонтальных, 1 вертикальный

Максимальный выходной сигнал

±10 В дифференциальный; (40 В p-p)



Динамический диапазон

145 дБ

Спектральная плотность собственных шумов по ускорению



-160дБ



Полоса частот

0.067 – 50(100) Гц

Коэффициент преобразования

2000 В/м/с

Центрирование массы

Не требуется

Максимальный угол установки

±12 °

Температурный диапазон

От -12(-40) до + 55 °C

Материал корпуса

алюминий

Диаметр корпуса

214 мм

Высота корпуса

220 мм

Вес

8 кг

Питание

10 – 16 В; 30мA

Разъём

14-контактный

Сейсмоприёмник SP400 - спектральная плотность собственных шумов
